有机肥烘干机
135 9250 9688

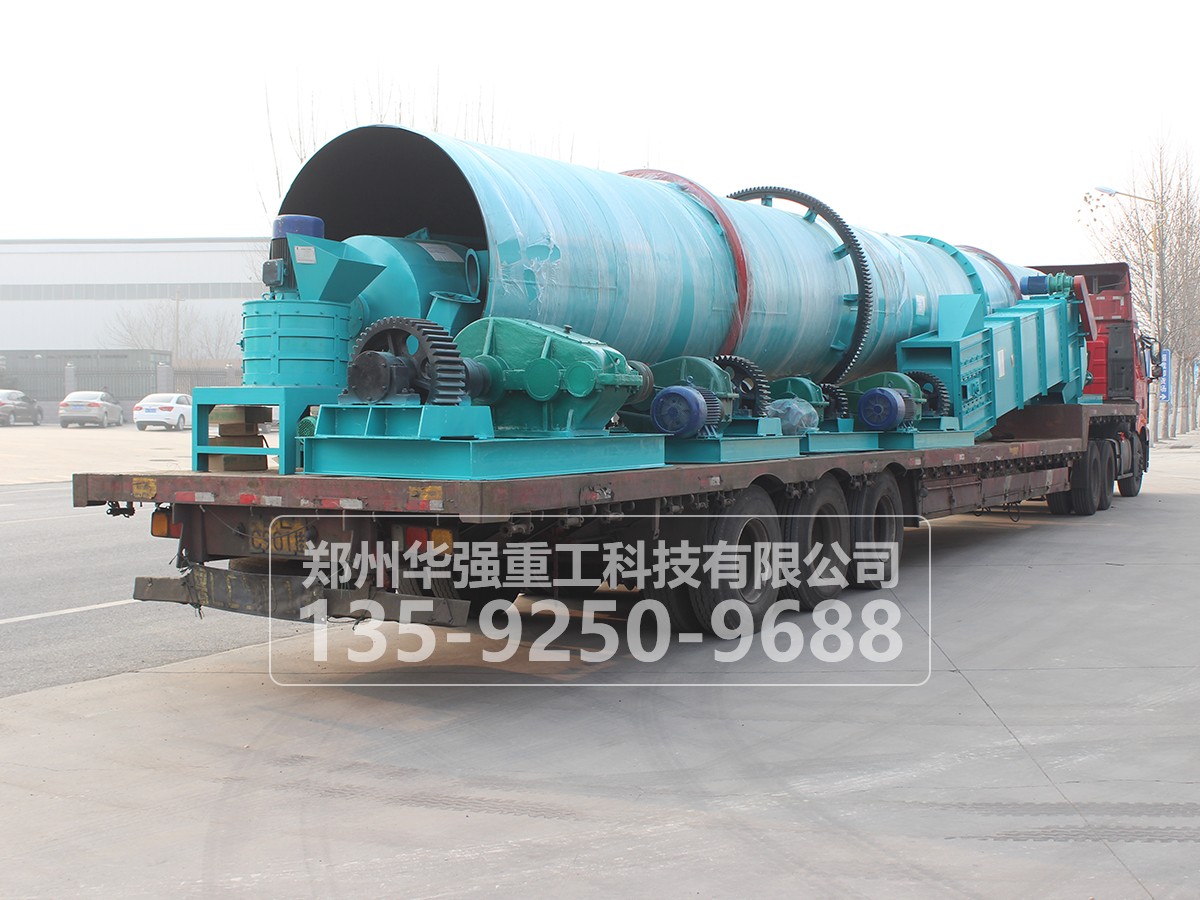

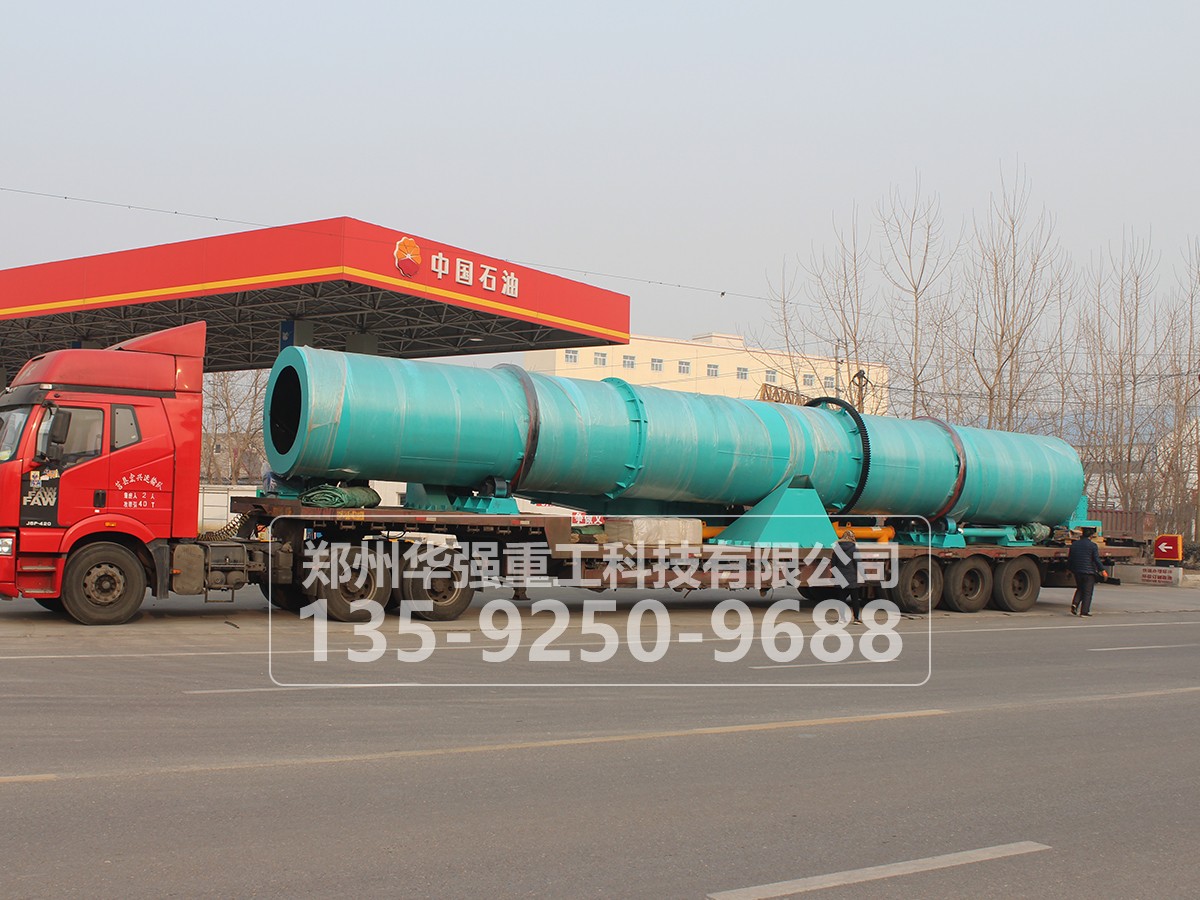

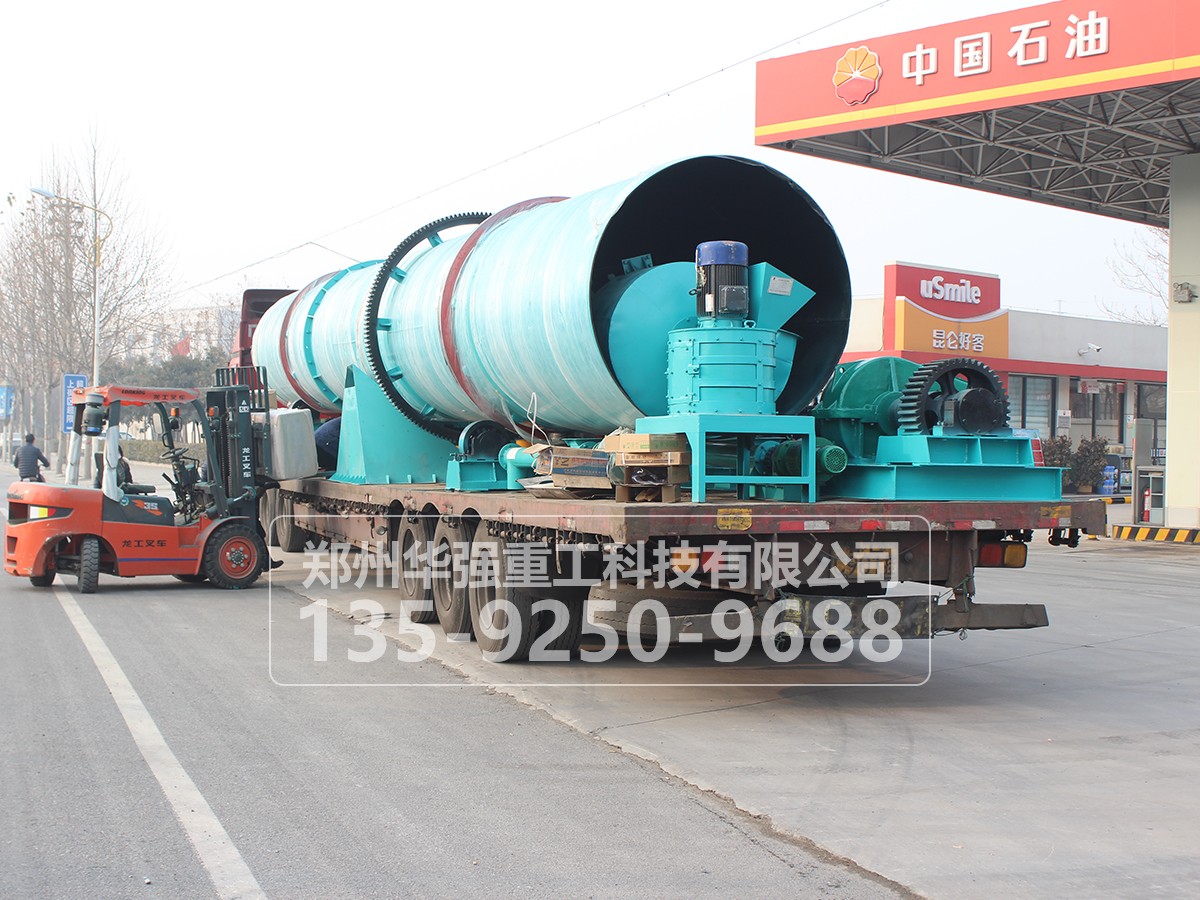

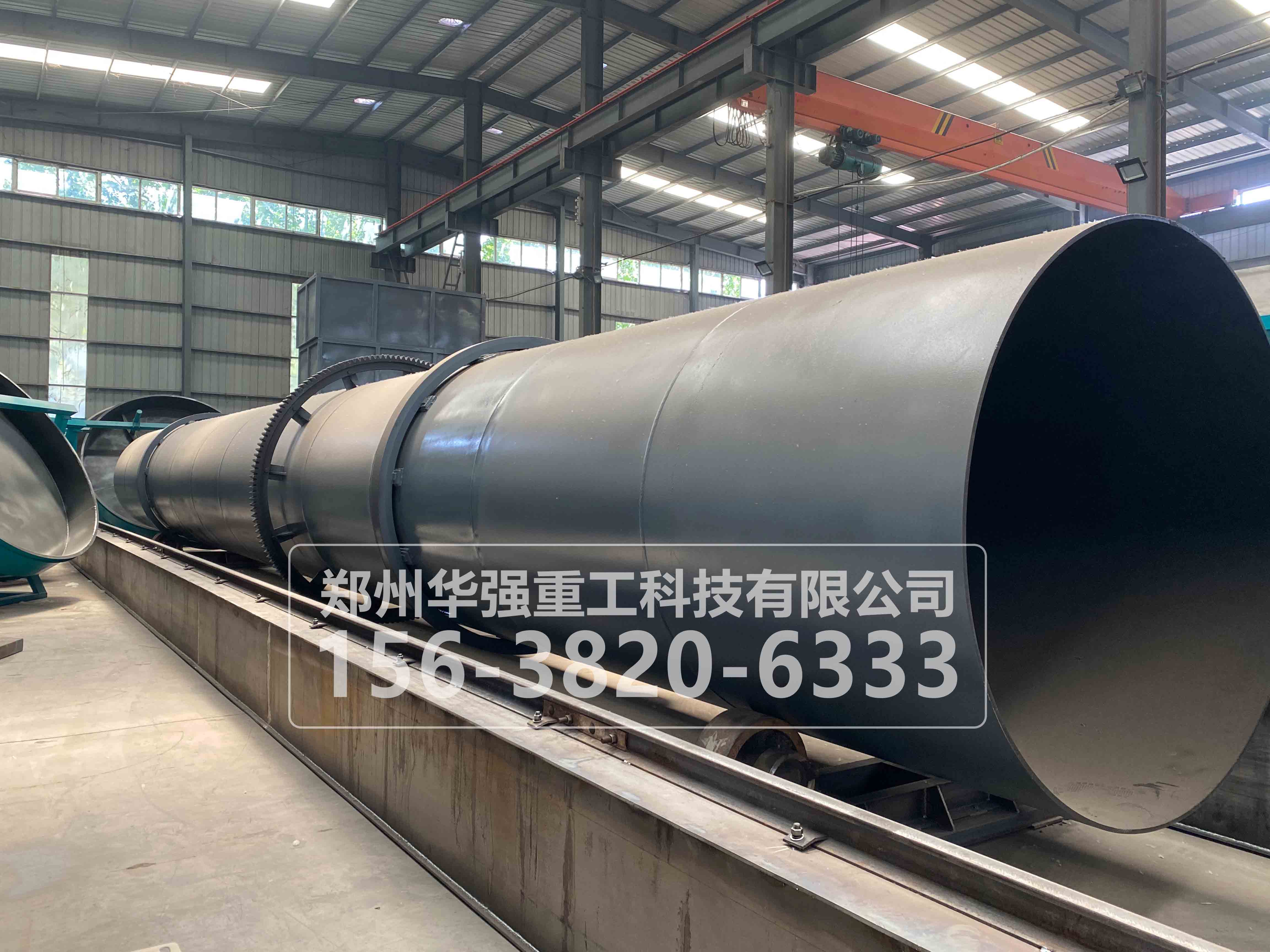

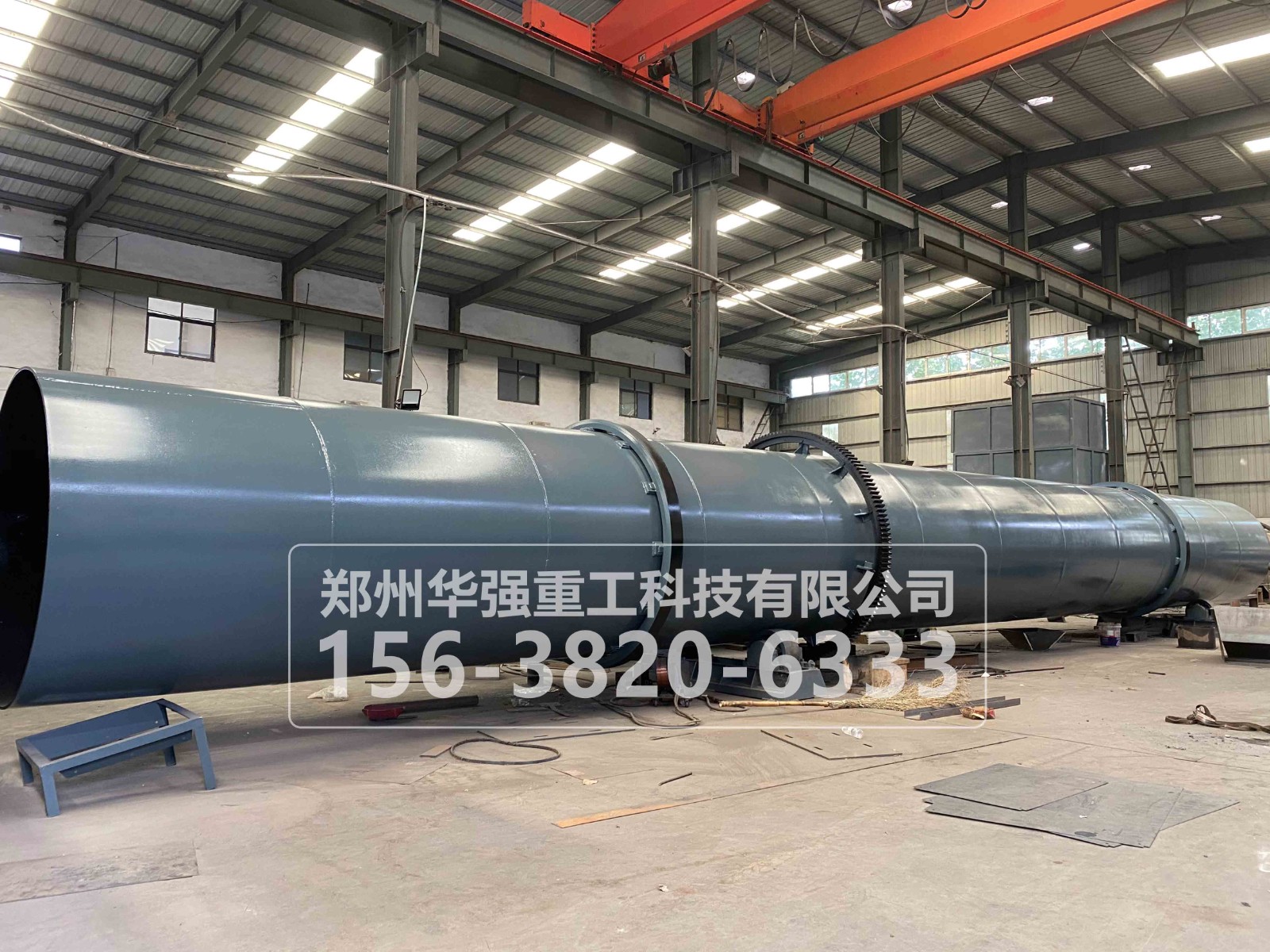

有机肥烘干机图片
※我们在**各地区有众多的案例,可供您就近参观考察产品的使用情况!联系电话:135 9250 9688

产品介绍

该机是由我公司工作人员集多年复混肥生产经验,开发出的新一代回转式转筒干燥机。该机具有外形美观,操作简单、能耗低、寿命长、干燥均匀、维修方便等特点,该产品遍及国内各地。该机主要用于复混肥生产烘干肥料的温度和粒度,其特点如下:

1.投资小、回报快、经济效益好、性能可靠;

2.动力小、无三废排放、操作稳定、维修方便,流程布局合理,生产成本低。

3.扬料板分布及角度设计外观,性能可靠,因而热能利用率高,干燥均匀,清理物料次数少。

工作原理

该系列转筒干燥机其工作原理是:由主电动机驱动皮带和皮带轮,通过减速机传动给主动轴,通过安装在主动轴上的对开式齿轮与固定在机体上的大齿圈相齿合,相向工作。物料从进料端加入,经筒体内部。热风炉(与该机配套使用)所产生热风经风机的吃力下进入筒体内部。筒体内部上安装的扬料板不断将物料翻起,从而达到干燥均匀的目的。烘干后的物料从出料口流出。随着电动机的不断旋转,物料的不断进入方能实现大批量生产(注:该机于冷却机配合使用,由于烘干后的颗粒温度高,不利于储存,须冷却后方可储存)。

结构概述

整机可分为五大部分:

1.托架部分:整个机体转动部分都由托架支撑,受力较大。因此该机托轮架部分均采用中碳钢板、槽钢焊接而成,并通过了严格的质量控制和特殊的工艺要求,已达到本机所使用的目的。除此外更重要的是固定在架子上的托轮,因考虑到其与机体滚带会产生较大摩擦,我厂特意选用高品质防腐、耐磨材料,大大提高了本机的使用寿命,托轮架也采用铸造一体技术。另在托轮架四角设有吊装钩,便于装卸运输。

2.传动部分:整台干燥机传动部分是优为重要的整个机体的工作都有此而行。传动架均采用高品质槽钢焊接而成,并通过了严格的质量要求。安装在传动架上的主电动机和减速机均选用ISO产品,质量可靠。电动机带动皮带轮、三角带、减速机传动给主轴,使机体工作,其中传动减速机于主轴工作部分,采用尼龙注销联接器相咬合传递驱动。

3.大齿圈:固定在机体上,与传动小齿轮相齿合,相向带动机体工作,其采用高科技耐磨材料,使本机使用寿命更长。

4.滚带:固定于机体两侧,以支撑整个机体。

5.机体部分:整台干燥机中重要的就是机体部分,其采用高品质中碳钢板焊接而成,内置扬料板采用高品质耐磨材料,分布及角度设计合理,并通过严格的质量控制和特定的工艺要求,以达到本机所使用的目的。

技术参数

型号
筒体 Barrel生产能力(t/h)进气温度(℃)电 动 机
内径
 (mm)
长度
(mm)
倾角
(°)
转速
(r/min)
型号
功率
 (kw)
ZG0880080080002-581-1.5<700Y140M-25.5
ZG10100100100002-571.5-2<700Y160M-25.5
ZG121201200120002-572-2.5<700Y160M-47.5
ZG151201500120002-564-6<700Y180M-611
ZG151501500150002-565-7<700Y180L-615
ZG181501800150002-557-10<700Y200L1-618.5
ZG202002000200002-53.98-14<700Y200L2-622
ZG222202200220002-53.212-16<700Y250M-637
