转鼓造粒机是颗粒有机肥、复合肥生产线上产能**、应用**的造粒设备之一，单机时产可达数吨至数十吨。其造粒质量与连续运行稳定性，很大程度上取决于核心结构的合理性与关键部件的可靠性。深入理解转鼓造粒机的结构设计与部件功能，对于设备选型、安装调试及日常维护均具有重要指导意义。

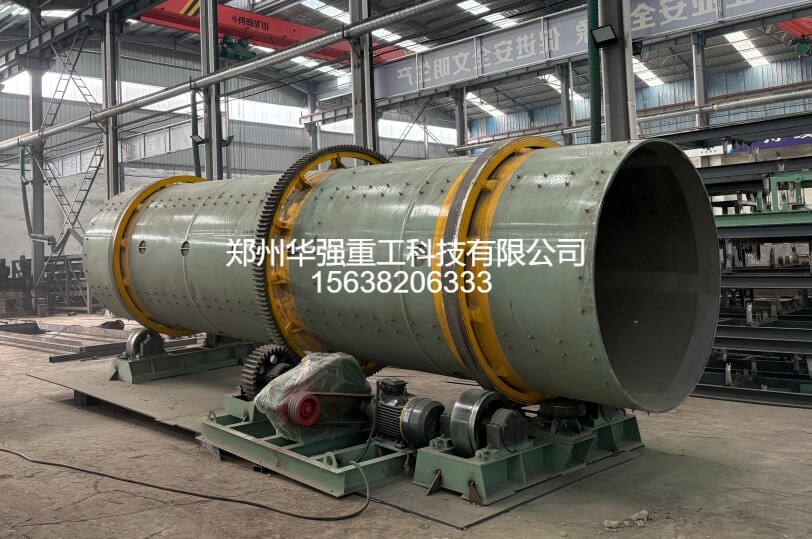

       筒体是转鼓造粒机**核心的结构件，通常由优质锅炉钢板卷制焊接而成，呈圆筒状卧式布置。其设计参数直接决定造粒效果：

       长径比一般控制在4~6之间。长径比过小，物料停留时间不足，成球不充分；过大则增加设备自重与能耗，且易导致物料在筒后端过度堆积。常见规格如φ2.2m×8m、φ2.8m×10m等，均经过工程实践验证。

       筒体倾角通常设计为2°~5°，这一微小倾角既保证物料在旋转中缓慢向出料端移动，又不至于因流速过快而缩短成球时间。倾角一般可在安装时通过调整托轮进行微调，以适应不同物料特性。

       转速设计需兼顾成球与物料提升。转速过高，离心力使物料贴壁失去翻滚；过低则提升高度不足，无法形成有效料幕。通常控制在临界转速的30%~40%，对应实际转速约8~15转/分钟。

       转鼓造粒机的传动装置通常由电机、减速机和开式齿轮副组成。

       电机经减速机降速增扭后，驱动小齿轮与固定在筒体上的大齿圈啮合，从而带动筒体旋转。减速机多采用硬齿面圆柱齿轮减速机，承载能力强、传动效率高。大齿圈通常采用两半式结构，便于安装与更换，材质多为铸钢或合金锻钢，齿面经淬火处理以提高耐磨性。

       传动装置的设计需考虑足够的安全系数。由于造粒过程中物料分布不均、载荷波动大，电机功率通常留有20%以上的余量，以应对瞬时过载。

       筒体通过前后两组托轮支撑，托轮与筒体上的轮带（滚圈）接触，承受整机重量及物料载荷。

       托轮通常采用铸钢或锻钢制造，轮面经加工处理以确保与轮带的接触均匀。前后托轮中心线与筒体中心线呈一定夹角安装，使托轮在支撑的同时产生轴向分力，抵消筒体因倾角产生的下滑趋势。托轮轴承座配备调心轴承，可自动适应筒体的微小变形与安装误差。

       挡轮安装在托轮组的侧面，用于限制筒体的轴向窜动。当筒体因热胀冷缩或载荷变化产生轴向位移时，挡轮与轮带侧面接触，防止筒体滑出支撑面。挡轮分为信号挡轮和止推挡轮，前者用于监测轴向位移，后者用于承受轴向推力。

       托轮与挡轮系统的精度直接影响筒体运转的平稳性。安装时必须精确找正，确保四组托轮共面、筒体轴线直线度达标，否则将导致筒体摆动、齿轮啮合不良、轮带异常磨损等问题。

       筒体内壁安装有抄板和内衬板，二者功能各异又相辅相成。

       抄板的作用是在筒体旋转时将物料提升至一定高度后抛洒落下，形成均匀的料幕，使物料与喷入的液相充分接触，同时促进颗粒滚动成球。抄板的形状、安装角度和分布密度，需根据物料特性设计。对于粘性较大的有机物料，抄板密度宜适当增加，以强化翻动效果；对于粉状无机物料，则可适当减少抄板数量，延长滚动成球时间。

       内衬板安装在筒壁内侧，用于保护筒体钢板免受物料冲刷和腐蚀。内衬通常采用耐磨合金衬板或不锈钢衬板，通过螺栓固定在筒壁上，磨损后可单独更换。内衬表面光滑度需适中：过于光滑会降低物料提升高度，影响料幕形成；过于粗糙则增加运行阻力，且易粘附物料。

       喷浆系统是转鼓造粒机实现液相造粒的关键配套。通常由储液罐、计量泵、管路和雾化喷头组成。喷头安装在筒体进料端或中部，将粘结剂、水或蒸汽均匀喷洒在料幕中。喷头数量和布置角度需确保液相覆盖整个料幕截面，避免局部过湿导致粘壁或局部过干导致成球困难。

       部分大型转鼓造粒机还配置蒸汽喷管，直接向筒内通入低压蒸汽。蒸汽不仅提供造粒所需的液相，还能提升物料温度，促进可溶性成分溶解，增强颗粒间的固桥结合力，从而提高成球率和颗粒强度。
